【中國數字視聽網訊】隨著我國綜合國力的不斷強大，經濟的不斷進步，DLP大屏幕拼接顯示系統的搭建規模也越來越大，比如奧運會、世博會、每年一次的春節聯歡晚會都把大屏幕系統應用的淋漓盡致。隨著大屏幕系統規模不斷擴大，它能接入的信號源也越來越多，這樣給DLP大屏幕拼接處理器工作帶來了不小的壓力。拼接處理器在大屏幕系統中承擔著非常重要的作用。

一、什么是拼接處理器

1．概念：拼接處理器有多種稱法，即稱圖像處理器、圖像拼接處理器、拼接器、拼接控制器、多屏處理器……，是專業圖像拼接處理與控制設備。

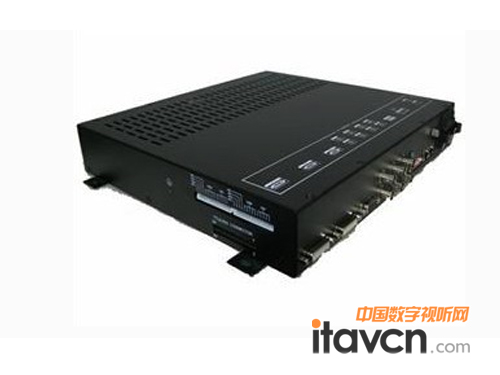

拼接處理器

2.主要功能：它是把一路圖像分割成對應顯示單元后，并以高分辨率格式分配輸出到液晶拼接屏上，并完成多個顯示屏拼接后組成一個完整的圖像。

3.拼接處理器：它又分為內置拼接處理器及外置拼接處理器，通常業內所說的拼接處理器一般指內置拼接處理器。

二、內置拼接處理器：

液晶拼接處理器集成了液晶驅動、電源、圖像顯示和串口控制；信號全部通過硬件處理，更穩定可靠，啟動時間更短，避免病毒干擾，功能較之于外置拼接處理器相對較少，價格實惠。

三、外置拼接處理器：

外置拼接處理器應用廣泛，可用于投影機拼接、液晶顯示單元拼接、背投拼接等等。

特點：1.純硬件結構，無操作系統，開機即可運行；

2.模塊化設計，功能全面；價格貴。

四、功能特性：

1.拼接處理器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，不需要電腦和啟動軟件等操作，非常簡便，穩定性大大高于基于WINDOWS操作系統的"計算機+板卡"方式和嵌入式系統設計的傳統控制器，采用目前世界上最先進的高速視頻處理芯片，應用先進的數字圖像處理算法(去隔行算法)實時處理多路視頻VGA圖像，即使把壓縮后的畫面在投影機上顯示，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。

2.拼接處理器是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(液晶顯示單元)，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏，可以支持多種視頻設備的同時接入，如:DVD、攝像機衛星接收機、機頂盒、標準計算機VGA\DVI\HDMI信號。

3.外置拼接處理器可以實現多個物理輸出組合成一個分辨率疊加后的超高分辨率顯示輸出，使屏幕墻構成一個超高分辨率,超高亮度,超大顯示尺寸的邏輯顯示屏,完成多個信號源(網絡信號RGB信號和視頻信號)在屏幕墻上的開窗移動縮放等各種方式的顯示功能。

4.拼接控制器是專業針對大屏幕、投影、液晶等設備的拼接控制器，最新引進美國專用超高速芯片，同時支持非實時顯示TCPIP網絡內任意多臺PC機桌面圖像，可控制多路實時視頻和VGA至UXGA組合顯示。處理器組成的電視墻分辯率高、可靠性高、動態圖象自然流暢、清晰艷麗、成本低、顯示特技豐富。適合指揮、電視電話會議、三維演示、監控、廣告等UXGA和視頻混合運用的高端領域。多臺級連可組成任意規模的電視墻。直接連接監控硬盤錄像機VGA接口、電視會議電視墻終端、WEB視頻監控工作站終端。是專門針對高要求實時超高分辯率應用而設計的。

5.具有可擴張性的拼接處理器最大可以同時接入顯示24路VGA至UXGA和96路視頻，任意選擇其中一路放大至全屏幕。支持高清電視（HDTV）輸入、輸出。采用模塊化設計，根據不同需求，增減不同的功能模塊。以最優的性能價格比來滿足用戶的要求。可以根據用戶的實際需求配置成支持2分割至48分割等規格。

6.具有多種顯示和窗口模式，提供多種顯示模式，可以實現窗口漫游，窗口疊加，縮放，畫外畫平鋪，畫中畫，窗口透視等功能，并且預設多種模式，用戶還可以自行定義預存模式。

五、應用領域：

深圳市賽爾視訊有限公司專業提供的具有高品質畫面處理的拼接處理器廣泛適用于監控、公安、消防、軍事、氣象、指揮、調度系統、鐵路、航空等監控系統中、視訊會議、查詢系統等。
