【中國數字視聽網訊】有人說2014年是電視機、投影機在家用市場上雙雄爭霸的一年，而這場占領客廳的“戰爭”已然打響，投影機的應用領域也進一步的擴大。近年來在商務、教育、展覽展示等領域投影機有著無與倫比的優勢，新的設計、新的功能、新的技術成為推動投影產業發展的風向標。當市場競爭開始從價格層面轉向應用層面時，哪些新功能與技術值得購買？對于投影機來說，鏡頭是一個很重要的組成部分，小小的鏡頭看似作用簡單，但是不少廠商都在上面做足創新，比較常見人性化設計主要是鏡頭位移功能，搭配鏡頭位移功能的投影機，我們能夠在小環境下對于投射畫面的把握更加精準，可以不需要移動機身就完成對畫面高低的調配。而這樣一個應用非常廣泛的設計,雅圖專利技術《鏡頭位移控制方法及裝置》讓它變得更加便利。

何謂《鏡頭位移控制方法及裝置》？顧名思義，這一專利發明涉及影像設備，特別是涉及一種鏡頭位移控制方法及裝置。在傳統的投影機中，常常是通過手動的方式來移動鏡頭，從而改變鏡頭與成像器件之間的位置關系，起到了改變投影成像位置的作用。然而，在實際的調整過程中，手動改變投影成像位置的方式存在著不準確且調整困難的缺陷，難以精確地投影至中心位置。基于此，雅圖技術團隊研發出一種精確控制投影成像位置的鏡頭位移方法。此外，還提供了精確控制投影成像位置的鏡頭位移控制裝置。

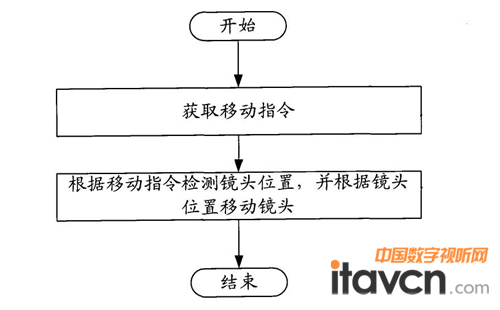

鏡頭位移控制的方法流程

雅圖專利技術《鏡頭位移控制方法及裝置》包括鏡頭位移的控制方法和鏡頭位移控制裝置兩個部分。其中鏡頭位移的控制方法步驟為：獲取移動指令，檢測鏡頭位置，并根據鏡頭位置及移動指令移動鏡頭。檢測鏡頭由兩個步驟組成，第一步驟根據移動指令，判斷鏡頭是否處于縱向中心位置，是，則檢測橫向中心位置，反之，則沿縱向預設方向移動鏡頭至縱向極限位置后反向移動至縱向中心位置，其中，以光軸為Z軸，建立三維坐標系，Y軸與鏡頭投影圖像的垂直方向平行，X軸與鏡頭投影圖像的水平方向平行，縱向中心位置為X軸中的任意位置，橫向中心位置為Y軸中的任意位置；第二步驟判斷鏡頭是否處于橫向中心位置，是，則結束，反之，則沿橫向預設方向移動鏡頭至橫向極限位置后反向移動至橫向中心位置。

雅圖專利技術《鏡頭位移控制方法及裝置》中鏡頭位移控制裝置分為調整模塊和顯示模塊兩部分。顯示模塊用于顯示鏡頭位置；調整模塊包括：橫向檢測單元，用于檢測鏡頭是否處于橫向中心位置或橫向極限位置，其中，以光軸為Z軸，建立三維坐標系，Y軸與鏡頭投影圖像的垂直方向平行，X軸與鏡頭投影圖像的水平方向平行，縱向中心位置為X軸中的任意位置；橫向移動單元，用于根據移動指令，若鏡頭處于橫向中心位置，則停止工作，反之，則沿橫向預設方向移動鏡頭，到達橫向極限位置后反向移動至橫向中心位置；縱向檢測單元，用于檢測鏡頭是否處于縱向中心位置或縱向極限位置，其中，縱向中心位置為三維坐標系Y軸中的任意位置；縱向移動單元，用于根據移動指令，若鏡頭處于縱向中心位置，則停止工作，反之，則沿縱向預設方向移動鏡頭，到達縱向極限位置后反向移動至縱向中心位置。

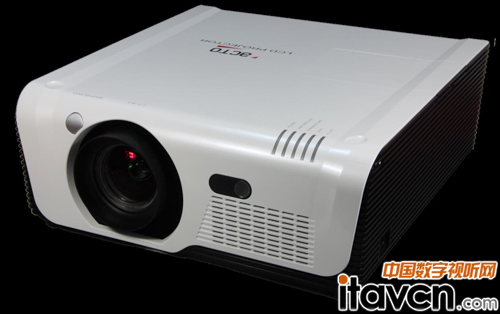

雅圖投影機LX4000系列

在一些環境中安放投影機總不能滿足條件，或高或低、或左或右，這時就需要鏡頭位移調整功能，實現在非最佳位置投射出最佳圖像。而雅圖專利《鏡頭位移控制方法及裝置》則是通過移動指令來實現鏡頭位置的精確控制，從而精確控制投影成像位置，簡化了鏡頭位移的調節過程移動指令。這種技術在雅圖的工程機產品中有充分的運用,LX4000、LX8000、DX8000.等系列產品都配置有精準的鏡頭位移控制裝置。用戶無需移動投影機即可通過控制裝置對鏡頭進行水平或垂直的調節，更改投影畫面的顯示位置而不會造成任何畫質的損失，從而大大提升了安裝的靈活性。

雅圖作為中國最具創新性的民族品牌之一，擁有全球最具規模和先進性的研發生產制造基地，匯聚了各行業優秀的專業人才。2014年是雅圖戰略布局重要的一年，雅圖將加大消費類投影的研發力度，同時拓展海外市場，以前瞻性的戰略布局、創新的技術引領了更大的消費新興市場。
