【中國數字視聽網訊】2014年新年伊始，彩熠燈光有限公司在廣州（國際）演藝設備、智能聲光產品技術展覽會上隆重展出FINE 330BEAM搖頭光束燈（見圖1），燈具采用直徑158mm的光學鏡頭、PHILIPS 16R（即330W）光源，支持DMX512、以太網和無線遙控三種信號控制模式，可選廣泛用于電視臺、大型場館、迪士高、歌舞廳、夜總會、大型演出等各種專業場所。

FINE 330BEAM搖頭光束燈

下面就FINE 330BEAM搖頭光束燈的先進特點詳細介紹。

光源與散熱

1.光源。該燈具配備的是PHILIPS MSD Platinum 16 R 金鹵杯泡和PHILIPS 330W鎮流器EUC 330C B/B01 。PHILIPS MSD Platinum 16 R 金鹵杯泡仍然是一款短弧、鉑金系列的燈泡，電弧長度僅為1mm，其額定光通量輸出最高為16000lm、壽命1500h、色溫8000K。

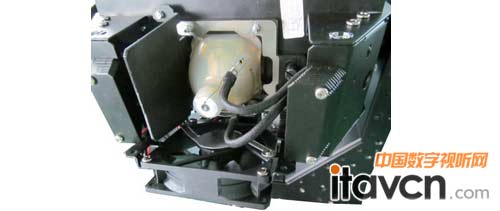

圖二 PHILIPS MSD Platinum 16 R 金鹵杯泡

2.散熱系統。在光源正上方是一個90*90的風扇(見圖3.1)，對整個光源和燈具進行散熱，光源左側邊還有個小渦輪分扇對光源前端進行散熱，這樣組合式散熱使燈具具備良好的散熱性能；另外在兩個風機口處都安裝了溫度傳感器，通過軟件控制風扇的轉速，以使燈泡的溫度保持在廠家規定的范圍內；另外，由于燈泡的弧長極短，光束投射到顏色片和圖案片上形成的光斑直徑也只有2mm左右，產生的溫度近1000°C，為了保證顏色片和圖案片的正常工作，設計者采用一個60*60軸流風扇對色輪散熱，對圖案片散熱則另外由一個渦輪風扇+風道的方式。

渦輪風扇+風道的方式

色彩和圖案系統

固定顏色輪安裝在圖案和顏色輪總成上，它包含12片梯形二向色性濾色片，色片之間的間隙很小，旋轉時能產生非常實用的彩虹效果。固定色輪運轉非常快速，旋轉也非常平穩流暢，色輪旋轉一圈最快僅需0.2s。

固定顏色輪

旋轉圖案輪，它包含7個金屬片和4個玻璃圖案片，圖案片安裝輪能快速拆卸，方便用戶更換圖案片，圖案輪具有定位功能，旋轉快速而平穩。另外，圖案輪配有有φ3.5、φ4.5、φ8、φ12四個白光孔圖案片，可以呈現出不同的光束效果。

調光與頻閃

調光與頻閃裝置

調光與頻閃裝置，這個裝置是一對邊緣呈鋸齒狀的雙開旗形片，兩片旗形片由一個步進電機通過聯動裝置控制。在整個范圍內調光都非常平滑柔順，頻閃則干凈利落，頻閃頻率為1~13次/秒，能營造出有規律的頻閃效果以及隨機的頻閃效果，還能營造出脈沖的頻閃效果。

棱鏡組件

棱鏡組件

棱鏡組件（見圖7），它有2個可獨立旋轉并且可互相疊加的八棱鏡和1個可獨立旋轉的五面梯形效果鏡，旋轉八棱鏡和梯形效果鏡都有很好的影像分離效果，空中光束效果飽滿。其中一個搖擺式八棱鏡還能繞偏心輪擺動，產生行云流水般的效果。

透鏡與光輸出

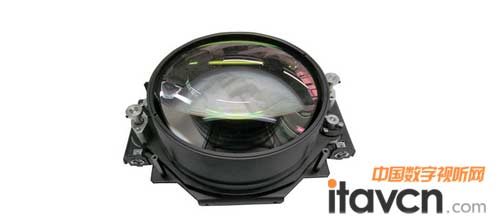

光學鏡頭

FINE 330BEAM的透鏡采用的是直徑158mm的光學鏡頭，光束粗實，光斑邊緣干凈。透鏡是用兩個絲桿電機驅動可以前后移動，起到調焦作用，調焦范圍0-4度，透鏡能以合適的速度做精確的線性運動，全程需時1.5S。

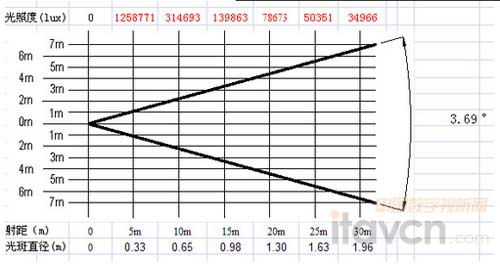

調焦范圍0-4度

水平、垂直旋轉

燈具的水平和垂直旋轉范圍分別為540°和270°，完成一圈360°水平旋轉需用時僅2.2秒，完成270°垂直旋轉需用時僅1.5秒。水平、垂直旋轉驅動電機均采用三相電機，通過軟件精細算法，運轉是快速平穩，沒有可察覺的步進現象。

七、電控與結構

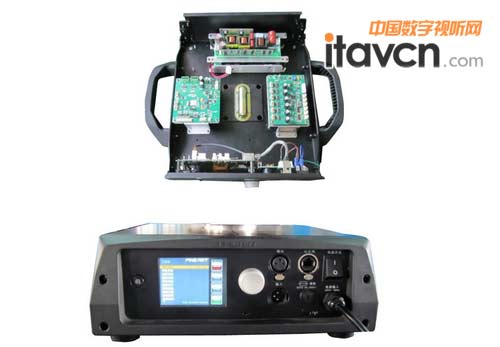

電源和主控板等電子部件安裝于燈具底座中 操控面板

電源和主控板等電子部件安裝于燈具底座中，底座前置面是操控面板。顯示屏是1600萬色3.5英寸液晶觸摸屏，用戶可使用觸摸屏或旋鈕去操控面板，另外燈具還有內置電池（選配），方便用戶在燈具通電之前能設置參數； FINE 330BEAM提供3針或5針DMX512接口以及以太網接口，還預留無線天線接收安裝位置。

總之，FINE 330BEAM是一款簡單實用的燈具，整個燈具重量25Kg，安裝、搬運、吊掛只需一名技術人員即可處理，廣泛應用于電視臺、各種舞臺、陳列廳、卡拉OK廳等場所。同時，輕巧的體型還減少了燈具存放時占用的空間，低能耗高光效，為每場節目制作演出節省了更多的開支。
