【中國數字視聽網訊】擴聲的目的是將小的聲音放大到各個不同場合所需要的大的聲壓級的聲音，因為用途上的不同，對擴聲的要求也不同，通常分兩種：影院、會議、廣播、演藝等都需要高保真的擴聲；娛樂（如卡拉OK）背景音樂等不需要高保真，但要符合各自的要求。

由于用途與要求的不同，所以配置設備也有所不同，但不管設備如何不同，擴聲系統大致由三大部分組成：① 音源的處理、整合部分，作用是將所有音源進行信號增益、EQ、壓限、混音、路由及個性化處理；② 針對聲場的處理和傳輸部分，作用是將個性化處理的混音信號進行聲場平衡、傳輸分配、信號控制，并傳到指定擴聲的地方；③ 功率放大并通過揚聲器將電能轉換成聲能。

以上擴聲系統的三大組成部分，可用模擬設備或數字網絡設備搭建，但綜合效果完全不同。模擬設備搭建起來比數字網絡設備要復雜得多，并且容易出現聲音被干擾等問題。所以我們本文主要是關于數字網絡擴聲設備的概述。

1 音源的處理和整合部分

這部分主要是由數碼錄聲機、數碼播放器、多種話筒和數字調音臺組成。這些設備通常是分離的，之間是由數據線連接，值得一提的是深圳寶業恒公司生產的數字調音臺CDM12（圖1）和CDM24（圖2），將這兩部分合為一體，該調音臺內置一個數字播放和錄音器，還可與USB互相連通，使用起來非常方便，并且數字接口非常齊全，包括光纖和AES等。

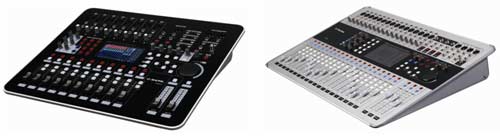

圖1：C-MARK CDM12數字調音臺 圖2： C-MARK CDM24數字調音臺

2 聲場處理和傳輸部分

這部分主要是由網絡音頻處理器和傳輸器組成，寶業恒公司生產的AUDIONET網絡音頻平臺就解決了這個問題，它包括了三個部分，其中:

①網絡音頻處理器DRB系列（圖3）有三個型號，每臺處理器有一百多個處理模塊，如壓限、EQ (動態)、圖文EQ、分頻、噪聲門等。

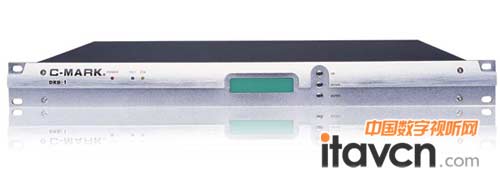

圖3：網絡音頻處理器DRB系列

②網絡傳輸器（圖4）有多種型號，主要區別是輸入、輸出接口不同（如模擬接口、數字接口或網絡接口）和路數不同（如模擬或數字8進8出、2進4出、4進12出）等。因此,在不同的工程要求中，設計使用不同的傳輸設備從而即滿足要求又降低造價費用。

圖4：網絡音頻傳輸器DRC系列

③網絡音頻接口DRE系列（圖5），提供網絡中數據的交換。

圖5：DRE系列網絡音頻接口

3 網絡數字信號輸入加功率放大和揚聲器

3.1 網絡數字功放機加音箱

這種方式的數字功放帶有網絡接口，可由傳輸器通過網線連接，其輸出為模擬功率信號，與無源音箱連接，從而將電能轉換成聲能。寶業恒公司的C-MARK  NET系列（圖7）和GA500D（圖6）就是這樣的功放機。

圖6：C-MARK網絡數字功放機GA500D 圖7：C-MARK NET系列數字功放機

3.2 網絡數字音箱

該音箱是將網絡信號輸入、功率放大和音箱三部分合一。可由傳輸器通過網線直接將網絡信號輸入音箱，使用和安裝十分方便。寶業恒公司研發和生產的多數音箱都屬此類（圖8、圖9）。

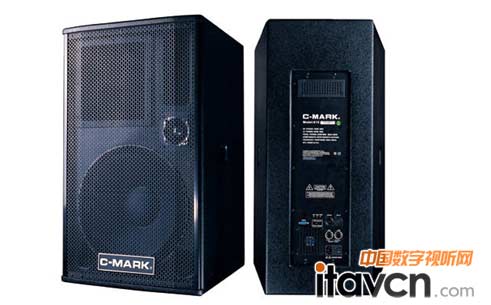

圖8：C-MARK K系列網絡有源音箱

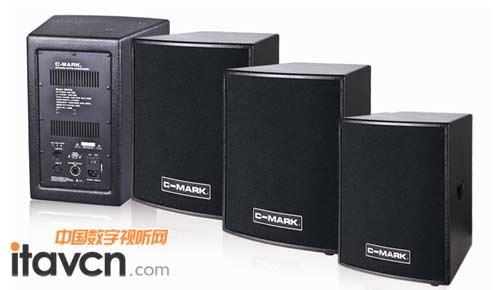

圖9： C-MARK US系列網絡有源音箱

以上是網絡數字擴聲設備在擴聲設計搭建中的應用。總體設計就上述所說的1+2+3（圖10、圖11），即：

圖10：組成擴聲系統的三大部分

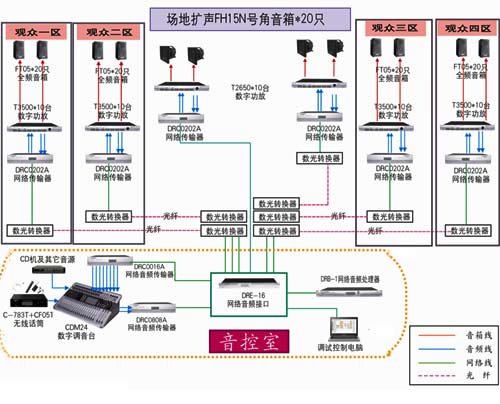

圖11：數字網絡設備在擴聲系統中的應用案例（體育場基本擴聲網絡數字系統）

由于在各種應用中，設計的思想和方式、使用不同，所以設計的結果也不同。如小型演出和會議的設計可能比較簡單，而機場、鐵路與車站設計起來就比較復雜。我們只是給所有的設計工程師們提供了一個平臺，而這個平臺如同一張白紙，讓設計者們能充分發揮自己的聰明才智，繪畫出美好的藍圖。
